매립형 프레임
도어 프레임이 벽체 라인 안으로 정리되어 복도 마감이 깔끔합니다.
RECESSED FIRE DOOR
매립방화문(상시개방형)
복도, 체육관, 공용부 동선처럼 개방감과 마감 완성도가 중요한 공간에 적합한 매립형 방화문입니다.
매립방화문이란?
매립방화문은 문틀과 프레임을 벽체 라인 안으로 정리해 복도와 공용부의 마감 완성도를 높이는 방화문입니다. 상시개방형으로 적용할 경우 평상시에는 이동 동선을 열어두고, 화재 감지 신호가 발생하면 자동폐쇄장치와 오토힌지에 의해 닫혀 방화구획을 형성합니다.
공용부 대응
학교, 체육관, 병원, 대피통로 등 통행이 많은 공간에 적합합니다.
개방감 확보
상시개방형 방화문 운영 조건에 맞춰 동선, 시야 확보, 방화구획 요구를 함께 검토합니다.

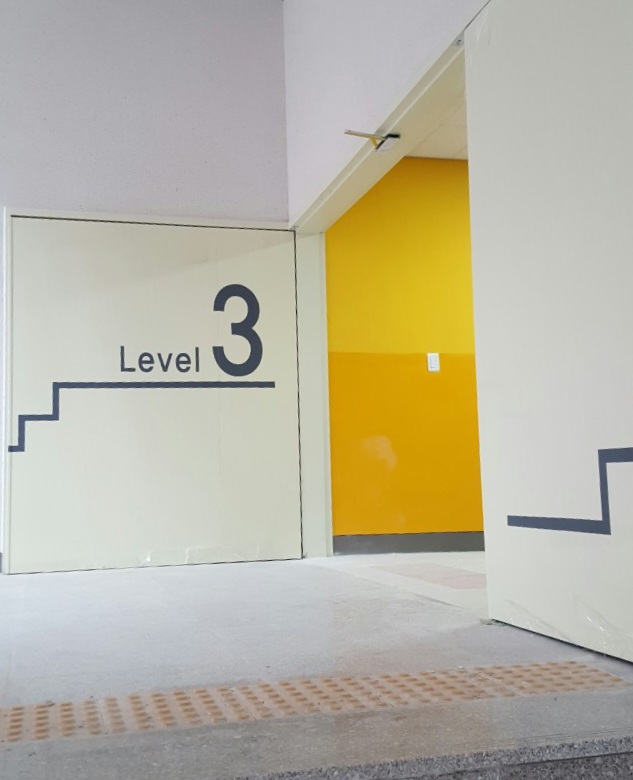

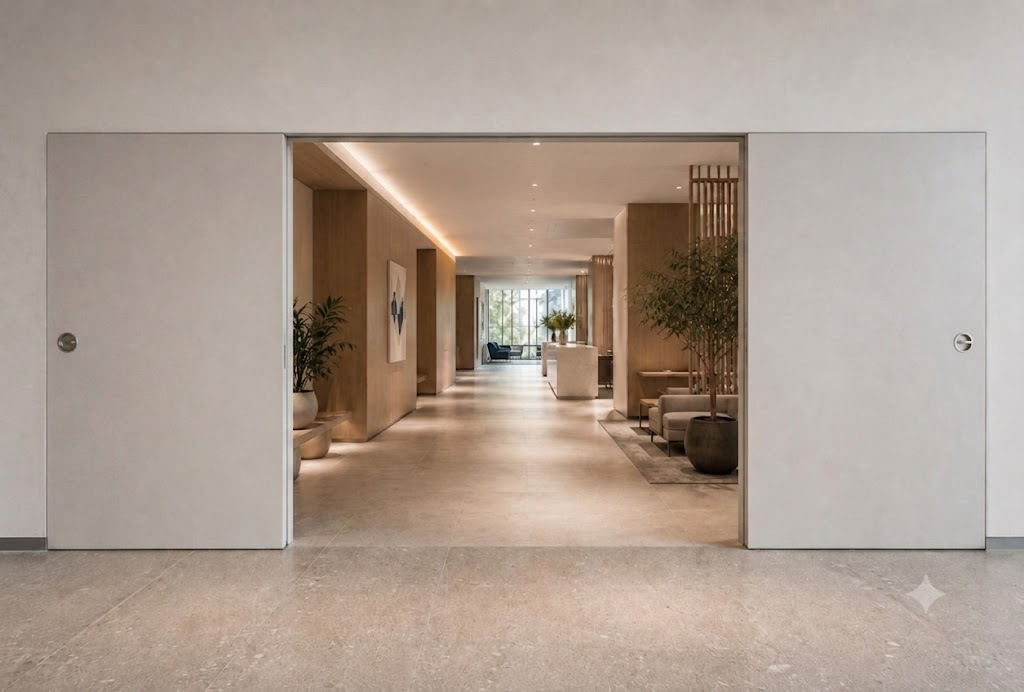

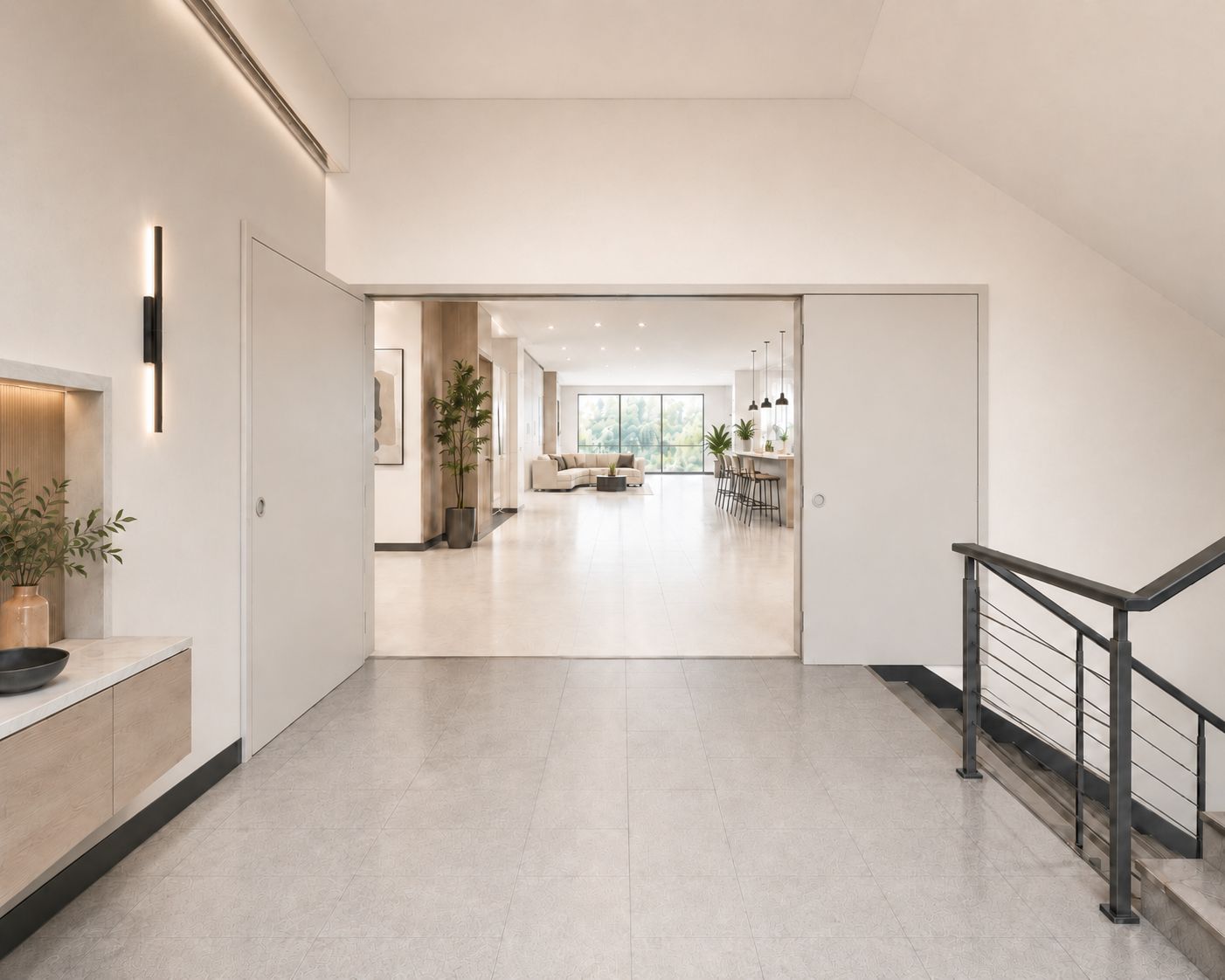

매립방화문 적용 이미지
벽체 라인과 공용부 동선에 자연스럽게 정리되는 상시개방형 매립방화문 이미지입니다.
상시개방형 작동 원리와 설치 목적
평상시에는 열린 상태를 유지하고, 화재 신호 발생 시 자동으로 닫혀 피난 동선과 방화구획을 함께 확보합니다.
열린 상태 유지
도어클로저 및 전기 고리 장치에 의해 고정되어 문이 열린 상태를 유지합니다.
자동 폐쇄
화재감지기가 연기나 열을 감지하면 소방 전기 신호로 고리를 풀고, 유압힌지나 스프링의 힘으로 문이 자동으로 닫힙니다.
신속한 피난 동선
사람의 이동이 많은 복도, 대피 통로, 병원, 다중이용시설 등에 주로 설치되어 신속한 대피를 돕습니다.
매립방화문 도면
설계 검토와 현장 협의를 위한 매립방화문 입면도, 수평단면도, 수직단면도입니다.
01

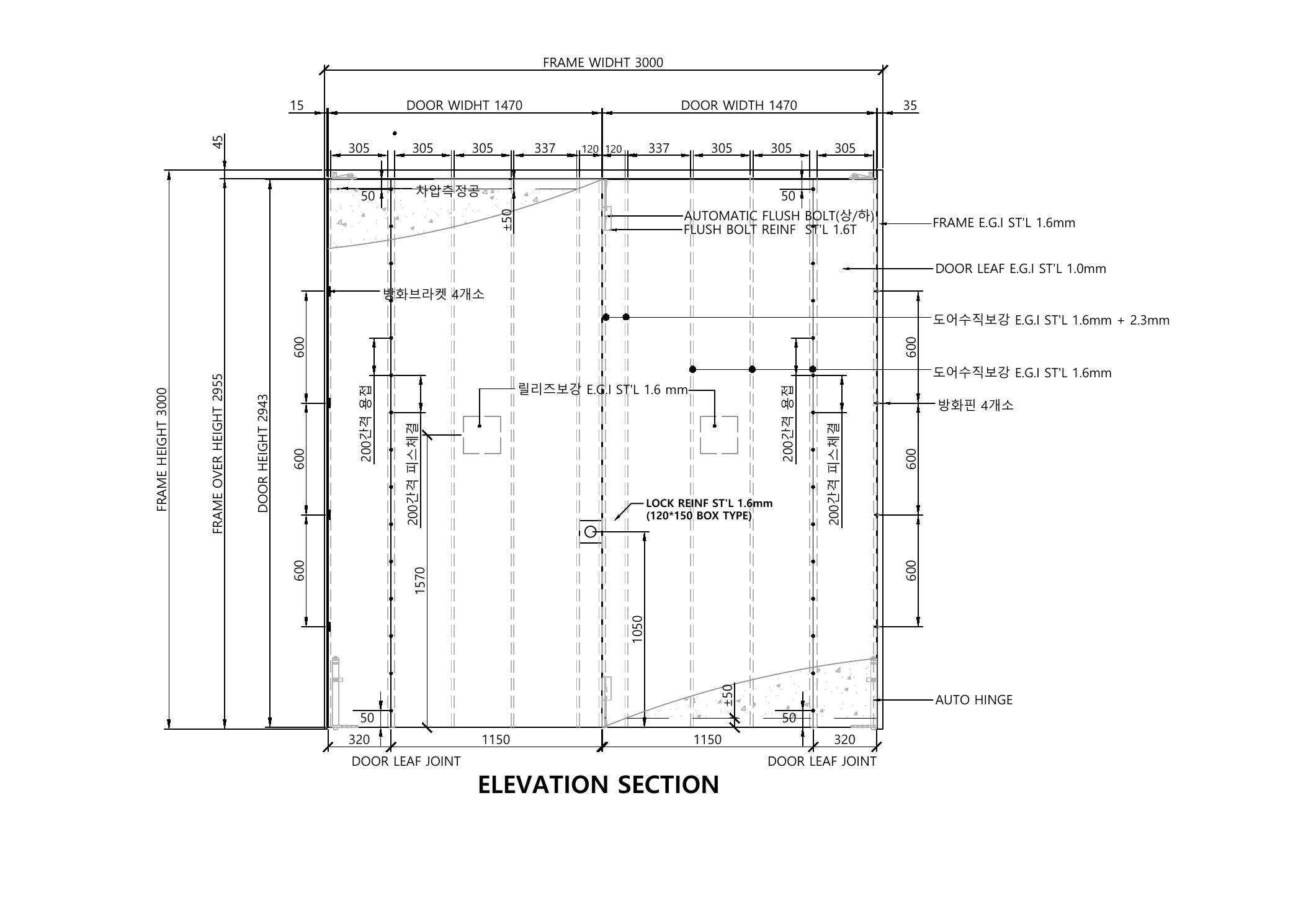

입면도
도어 폭, 프레임 높이, 힌지 및 보강 위치를 확인할 수 있는 정면 도면입니다.
02
수평단면도
문틀, 벽체, 도어 리프의 수평 단면 구성을 검토할 수 있는 도면입니다.
03
수직단면도
상부와 하부 프레임, 바닥 마감, 오토힌지 위치를 확인할 수 있는 단면 도면입니다.
편개(1500*2500), 양개(3000*3000) 품질인정서 보유.
개구부 치수와 벽체 마감 조건을 보내주시면 적용 가능 여부를 안내합니다.
